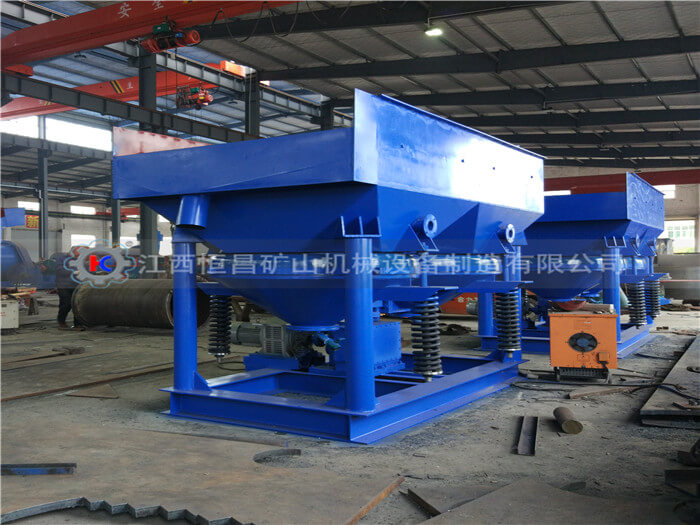

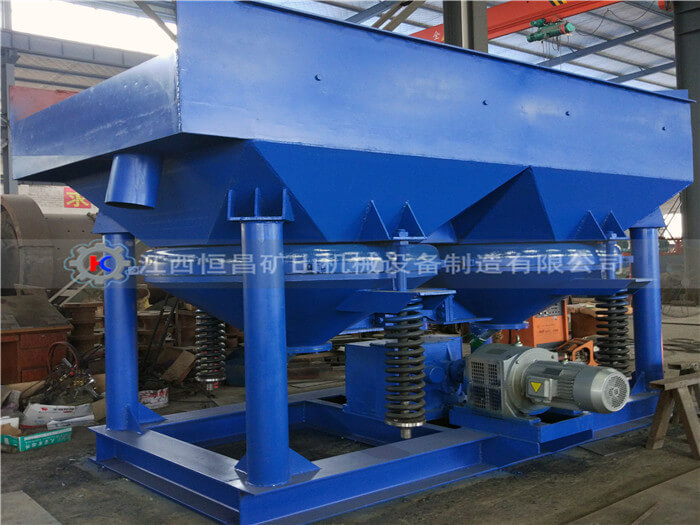

JT型鋸齒波跳汰機

跳汰機選礦屬于深槽分選作業，它用水作為選礦介質，利用所選礦物于脈石的比重區別，進行分選，跳汰機多屬于隔膜式，沖程和沖次根據所選礦物的比重，可以靈活調節，廣泛用于鎢

加工材料

跳汰機選礦屬于深槽分選作業，它用水作為選礦介質，利用所選礦物于脈石的比重區別，進行分選，跳汰機多屬于隔膜式，沖程和沖次根據所選礦物的比重，可以靈活調節，廣泛用于鎢，錫，砂金，赤鐵，褐鐵，錳，鈦，銻，鉛，鉭，鈮等金屬的重力選礦。

應用范圍

跳汰機有很多型號。跳汰機屬于大顆粒跳汰機。廣泛用于鎢，錫，砂金，赤鐵，褐鐵，錳，鈦，銻，鉛，鉭，鈮等金屬的重力選礦?？筛鶕?jù)用戶要求生產各種型號跳汰機。

優點和特點

1、跳汰機功率降低70%以上；

2、跳汰機采用多室共用數控風閥技術；

3、結構更加合理，便于運輸和安裝，設備載荷減小30%；

4、跳汰機采用錐形滑閥，工作可靠，故障率降低70%，能耗?。?/span>

5、可滿足不同媒質的分選需要，提高處理能力20%以上。

產品結構

選礦用跳汰機種類繁多，在重選廠應用最廣的是隔膜跳汰機，根據隔膜所在位置的不同劃分為：上(旁)動型隔膜跳汰機;下動型圓錐隔膜跳汰機;側動型隔膜跳汰機;復振跳汰機和圓形跳汰機等。

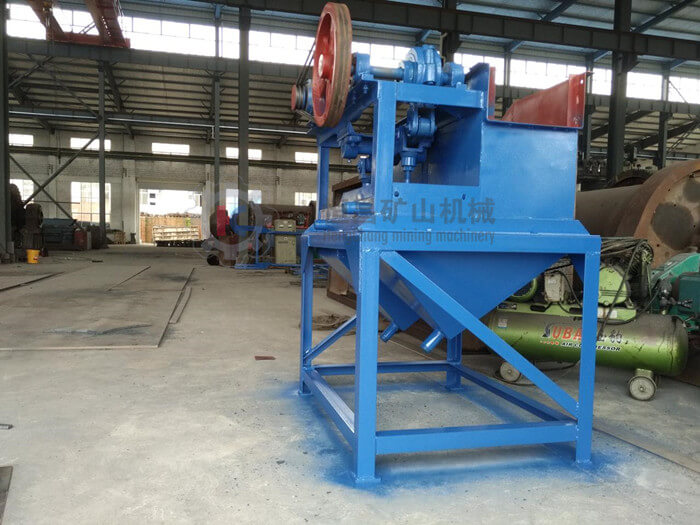

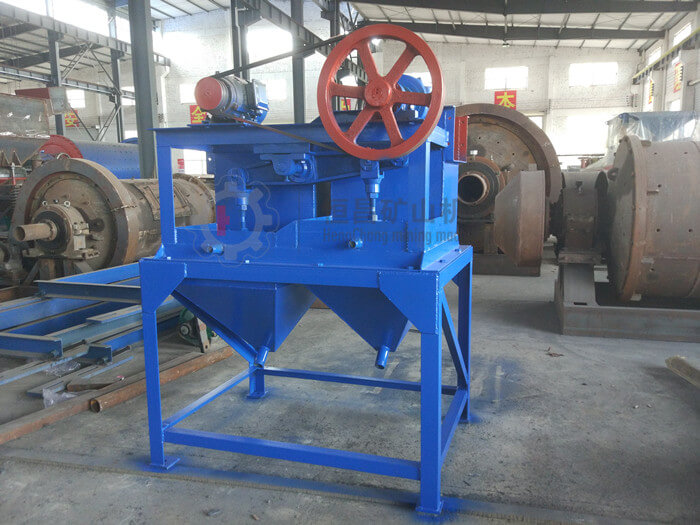

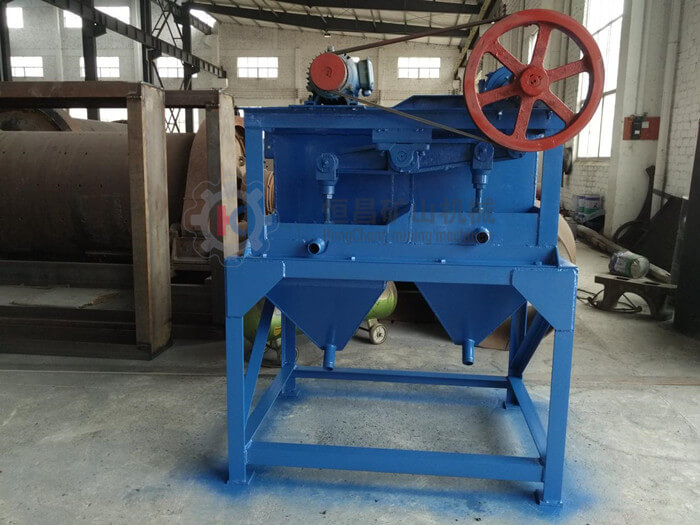

動型隔膜跳汰機在我國廣泛用于分選鎢礦、錫礦和金礦等。分選粒度上限可達12~18mm，下限為( 0.2mm?？勺鳛榇?、中、細粒礦石的分選，也可作為粗選或精選設備。

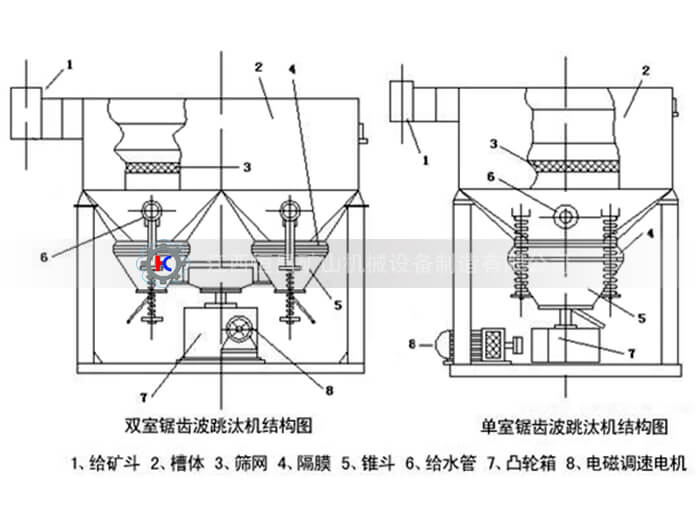

動型隔膜跳汰機的基本結構如圖所示。由機架、跳汰室、隔膜室、網室、橡膠隔膜、分水閥和傳動偏心機構等組成。該機有兩個跳汰室，在第一跳汰室給料經分選后進入第二跳汰室。每室的水流分別由偏心連桿機構傳動，使搖臂搖動，于是兩個連桿帶動兩室隔膜作交替的上升和下降往復運動，因此迫使跳汰室內的水也產生上下交變運動。跳汰機的沖程和沖次均可根據要求調節。

動型隔膜跳汰機只有一種定型產品，每室寬300mm、長450mm，雙室串聯。

動型隔膜跳汰機具有沖程調節范圍大、適應較寬的給礦粒度、水的鼓動均勻、床層穩定、分選指標好、精礦排放容易、可一次獲得粗精礦或合格精礦、單位面積生產率大、操作維修方便等優點。其缺點是：單機規模小，生產能力低，由于隔膜室占用機體的一半，因此，占地面積大等。

技術參數

型號	跳汰面積（m2）	給料粒度	給水量（m3/t）	給水壓力（MPa）	處理量（t/h）	功率	外形尺寸	重量
JT0.57-1	0.57	<6	1-2	≥0.05	1-3	1.5	1550x780x1530	610
JT1-1	1.04	<10	2-3	≥0.05	2-4	2.2	2270x1110x1890	900
JT2-2	2.28	<10	2-4	≥0.05	4-8	3	3225x1550x2050	1640
JT3-1	3.3	<10	3-6	≥0.05	6-10	5.5	2745x2000x3030	3260
JT4-2	4.33	<25	4-8	≥0.05	10-15	7.5	4240x1990x2750	4200
JT4-2A	4.33	<25	4-8	≥0.05	10-15	4×2	4240x1990x2750	4200
JT5-2	4.86	<10	3-6	≥0.05	12-20	7.5	3600x2000x2600	4500
